Оборудование

Линия окрашивания с возвратно-поступательной транспортной системой

Назначение: линия предназначена для окрашивания изделий с объемом покраски до 3000 м2 в месяц.

Линия состоит из следующих основных узлов:

  • камеры напыления;
  • камеры полимеризации;
  • пультов управления линией и камерой полимеризации;
  • системы напыления;
  • системы подготовки и подачи воздуха;
  • устройства рекуперации для сбора порошка и очистки воздуха;
  • кассет для навешивания деталей;
  • поста накопителя;
  • поста загрузки-разгрузки.

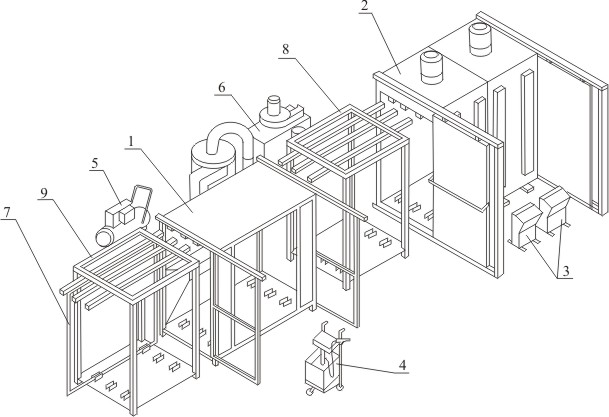

Схема участка окрашивания с возвратно-поступательной транспортной системой


1. Камера напыления.
2. Камера полимеризации.
3. Пульты управления линией и камерой полимеризации.
4. Система напыления.
5. Система подготовки и подачи сжатого воздуха.
6. Система рекуперации для сбора порошка и очистки воздуха.
7. Кассета.
8. Пост-накопитель.
9. Пост загрузки-разгрузки.

Работа линии окрашивания:

Перед началом работ включается камера полимеризации для разогрева до требуемой температуры. Детали, подлежащие окрашиванию, навешиваются  на кассеты, расположенные на тележке транспортно-передающего поста и по одной кассете передаются в камеру напыления. По завершению  напыления кассета перемешается в пост накопитель, на который последовательно поступают остальные кассеты с напыленными деталями.

С поста-накопителя кассеты с деталями перемещаются в камеру полимеризации, где находятся определенное время, необходимое для полимеризации порошка-краски. По завершении процесса полимеризации кассеты с деталями перемешаются на пост загрузки-разгрузки. По мере охлаждения деталей их снимают с кассет.

Напыление порошка-краски на детали осуществляется с помощью системы напыления. При этом неосажденный порошок из камеры  напыления транспортируется потоком воздуха через циклон, где большая его часть оседает, и далее к фильтровальной  установке тонкой очистки.

Особое внимание уделяется качеству сжатого воздуха. Для этой цели используется автономный компрессор с системой очистки и осушения воздуха.
